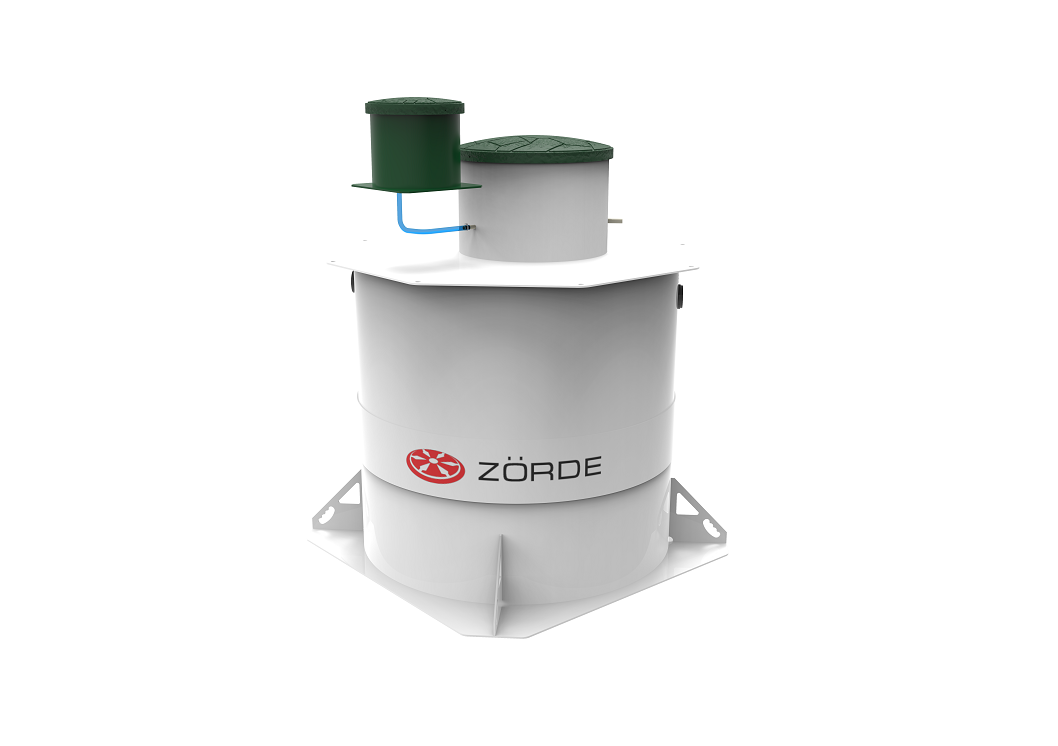

Zorde rein 12

Внутреннее устройство Zörde Rein:

Рисунок 1

Сточные воды попадают в приёмную камеру (2) (рис. 1), станции Zörde Rein самотеком через входной патрубок диаметром 110 мм (1) (рис.1), где начинается первый бескислородный этап биологической очистки бактериями активного ила.

Назначение приёмной камеры:

1. Первый этап очистки сточных вод.
2. Функция отстойника и уравнительного резервуара.
3. Концентрирование существенной части органики, где производится грубая механическая очистка стока с отстаиванием органической и неорганической взвеси.
4. Отделение жиров и других легких компонентов.

Органика обрабатывается активным илом и ферментами высокой концентрации с равномерной подачей сточных вод на очистку в течение суток.
Осуществляется большая часть процессов анаэробной очистки стока, в том числе процессы денитрификации.

Волосоуловитель для удержания туалетной бумаги и нерастворимой взвеси (3) (рис. 1):

1. Улавливает нитки текстильных изделий, шерсть, волосы, неразлагаемую туалетную бумагу.
2. Оснащён аэратором перемешивания (4) (рис. 1), подключен воздушной магистралью силиконовой трубкой 6 мм с установленным жиклёром 4 л/ч.

Воздушная система подачи воздуха потребителю через жиклёр: Силиконовая трубка для распределения воздуха не меняет своего свойства при минусовых и плюсовых температурах.

Преимущества используемого воздушного жиклера:

1. Легко снять вследствие использования силиконовой трубки и отсутствия хомутов.
2. Жиклер легко разбирается, также легко чистится или промывается.
3. Не требуется проволока или иголка.
4. Жиклер работает как обратный клапан, при выключении компрессора в трубку не поступит жидкость.

SBR – реактор:

Через переливное отверстие (10) (рис. 1) в разделительной перегородке станции, предварительно очищенные стоки с приёмной камеры (2) (рис. 1), поступают в аэротенк (13) (рис. 1) с аэрацией, где созданы условия аэробной очистки стоков микроорганизмами, содержащимися в сточных водах очистного сооружения, переходящих на аэробный тип питания с разрушением сложных органических соединений.

Барботаж предотвращает образование плотного осадка.

Органическая взвесь измельчается благодаря работе мелкопузырчатого аэратора (14) (рис. 1) (питается от компрессора, который вынесен за габарит корпуса станции). Начинается аэробная переработка стока, в том числе процессы нитрификации. На данном этапе происходит практически полное окисление органических соединений благодаря прохождению аэробной стадии очистки сточных вод. Разрушаются и усваиваются микроорганизмами белки и частично жиры.

Мелкопузырчатый аэратор и биофильтры:

Рисунок 2

Мелкопузырчатый аэратор (14) (рис. 2), устанавливается по направляющей на дно аэротенка под устройство рекуперации воздуха (питается от компрессора, который вынесен за габарит корпуса станции).
Биофильтры (биозагрузка) (12) (рис. 2), из сетчатой трубы, погруженные в очищаемые сточные воды аэротенка над мелкопузырчатым аэратором (14) (рис. 1).

Мелкопузырчатый аэратор устанавливается по направляющей на дно аэротенка (питается от компрессора, который вынесен в блок управления).

Биофильтры (биозагрузка) (12) (рис. 1) из сетчатой трубы, погруженные в очищаемые сточные воды аэротенка над мелкопузырчатым аэратором (14) (рис. 1), увеличивают площадь крепления биопленки и концентрацию активной биомассы в SBR – реакторе.

Биофильтры не требует замены на протяжении всего срока эксплуатации.

Часть очищаемой воды с активным илом аэрлифтом возврата ила (16) (рис. 1), работающего от компрессора (который вынесен в блок управления), возвращаются из отстойника (15) в приёмную камеру (2), где происходит насыщение илом биомассы. Подача активного ила регулируется автоматически. Таким образом создается рециркуляция стоков внутри системы, обеспечивая равномерную нагрузку органики на SBR – реактор стации Zörde Rein.

Аэрлифт возврата ила (15) (рис. 1) подключен воздушной магистралью (17) (рис. 1), силиконовой трубкой 6 мм с установленным жиклёром 4 л/ч.

SBR – реактор оборудован отстойником ила (15) (рис.1), благодаря чему эффективность биологической очистки сточных вод существенно возрастает.
По мере поступления стоков в очистное сооружение часть очищенной воды перемещается из верхних слоёв илоотстойника (15) (рис. 1) в отводной патрубок, оснащенный фильтр – патроном для станций самотёчного исполнения (7) (рис. 1).

В станциях принудительного исполнения очищенный сток перемещается из илоотстойника через фильтр-патрон (7) (рис. 1) в камеру для принудительного отведения (5) (рис. 1) сточных вод с установленным принудительным выходом (17) (рис. 1), полкой (20) (рис. 1), дренажным насосом, шлангом принудительного сброса с поплавковым выключателем (6) (рис. 1).

Камера принудительного отведения сточных вод:

В камере принудительного сброса (5) (рис. 1) для осветлённой воды очистного сооружения устанавливается полка (20) (рис. 1) с погружным насосом и поплавковым выключателем (6) (рис. 1).
При наполнении камеры очищенные сточные воды отводятся за пределы очистного сооружения.

Важно! При установке насоса не используйте обратный клапан. Это может привести к замерзанию шланга/трубы зимой.

Развернутая схема Zörde Rein:

Рисунок 3
